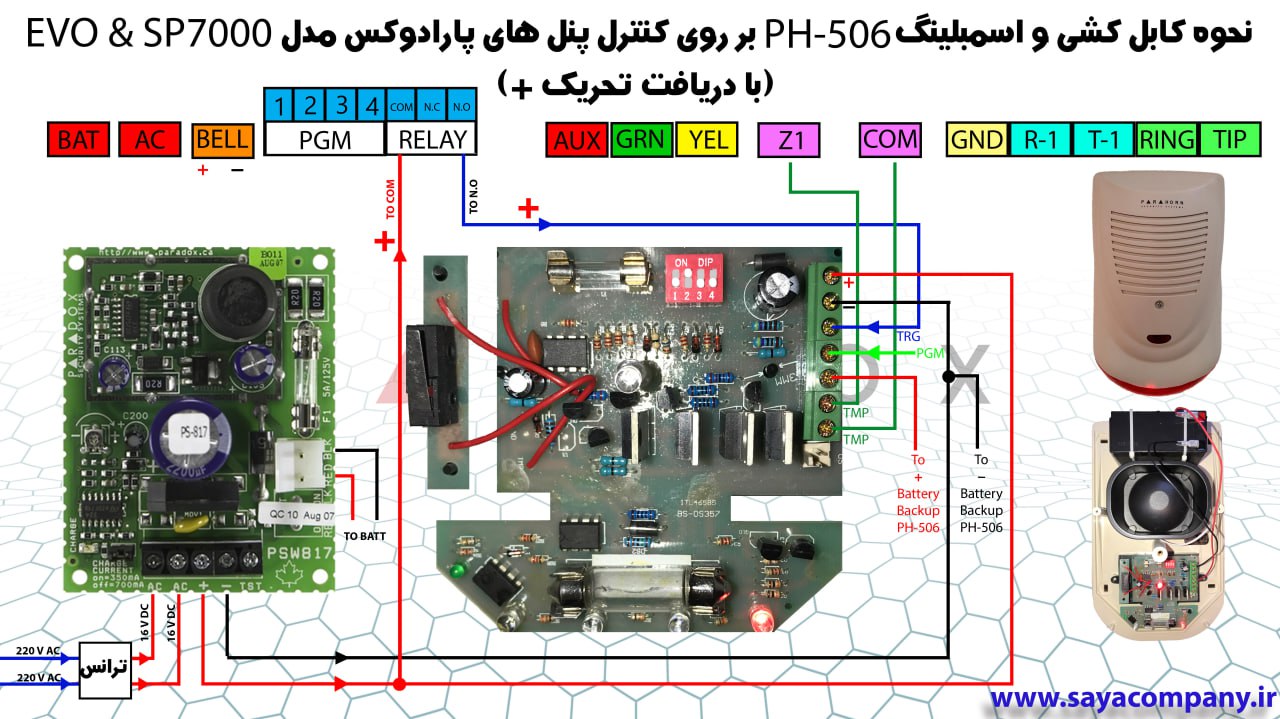

نحوه کابل کشی و اسمبلینگ PH-506 از PGM 5 (با تحریک مثبت) توسط تغذیه ی کمکی

نحوه کابل کشی و اسمبلینگ PH-506 با تحریک مثبت

آژیر فلاشر پاراهورن PH-506 دارای هفت ترمینال می باشد که ترمینال اول و دوم مربوط به برق آژیر می باشد

که از تغذیه ی کمکی تامین می شود ترمینال سوم مربوط به تحریک آژیر می باشد که از PGM 5 که

دارای تحریک مثبت می باشند با این نحوه قابل استفاده است که باید دیپ سوئیچ سوم را در حالت

OFF قرار داد که تحریک مثبت دریافت کند (تحریک آژیر در دو حالت مثبت و منفی قابل تغییر است).

چنانچه بتوانیم از یک PGM جداگانه (از کنترل پنل) یک تحریک مثبت بگیریم ؛ میتوانیم آن را

به PGM آژیر PH506 وصل کرده ، با هر وصل و قطع شدن مثبت از PGM کنترل پنل ، آژیر PH506

یک ملودی خاص ارائه می دهد .

نکته : بهتر است در زمان استفاده از این حالت ؛ Bell Squawk در پنل های پارادوکس غیرفعال باشد .

ترمینال پنجم مربوط به سیم ولتاژ مثبت باتری بکاپ می باشد ، که وظیفه ی شارژ باتری بکاپ را دارد و

سیم منفی باتری بکاپ به ترمینال منفی متصل می شود . ترمینال های شش و هفت مربوط به تمپر درب و

بدنه آژیر PH-506 می باشد که به یکی از زون های دستگاه وصل میکنیم. دیپ سوئیچ 1: مربوط به نوع آژیر

زدن هنگام آلارم می باشد دو حالت داریم حالتON که باشد از صدای کم به زیاد آژیر می زند در حالت

OFF که باشد آژیر سریع می زند. دیپ سوئیچ 2: مربوط به LED وسط آژیر می باشد که در حالت

ON روشن است و در حالت OFF خاموش است. دیپ سوئیچ 3: مربوط به نوع تحریک آژیر می باشد که در حالت

ON تحریک منفی می گیرد و در حالت OFF تحریک مثبت می گیرد.(در این اسمبلینگ تحریک ما مثبت است

یعنی دیپ 3 باید OFF باشد) دیپ سوئیچ 4: مربوط به تنظیمات PGM می باشد در حالت ON فعال

می باشد در حالت OFF غیرفعال می باشد.

تذکر : هنگام تغییر هر یک از دیپ سوئیچ ها آژیر PH-506 یکبار باید خاموش و روشن شود.

تذکر : نسبت به سال ساخت آزیر نوع کاربری دیپ سوئیچ ها متفاوت می باشد.
